Osprzęt
Bezstopniowy regulator obrotów
Zalety:
- regulacja prędkości strumienia powietrza – ważna szczególnie w pobliżu stanowisk pracy
- utrzymywanie niskiego poboru prądu – zastosowanie regulatora optymalizuje zużycie energii i zmniejsza zużycie silnika
Szczegóły techniczne:
- zasada działania: regulacja napięcia poprzez sterowanie częścią fazy za pomocą triaków
- start łagodny dla silnika (z możliwością wyłączenia)
- oświetlony wyłącznik sieciowy
- wewnętrzna możliwość ustawienia minimalnych obrotów
- solidna przemysłowa obudowa, łatwa w instalacji
- klasa izolacji IP54 – chroniona przed wodą rozbryzgową
| Typ | 03.403 | 03.404 | 03.405 | 03.406 |
| Napięcie | 230V / 50Hz | 230V / 50Hz | 230V / 50Hz | 230V / 50Hz |
| Pobór prądu | 0,3 - 1,5 A | 0,6 - 3,0 A | 1,0 - 5,0 A | 2,0 - 10,0 A |
| Bezpiecznik topikowy DIN 4166 | F 3,15 A | F 5,0 A | F 8,0 A | F 16,0 A |
| Klasa izolacji | IP54 | IP54 | IP54 | IP54 |
| Wymiary | 162 x 94 x 74 mm | 162 x 94 x 74 mm | 162 x 94 x 74 mm | 203 x 124 x 100 mm |
| Waga | 290 g | 330 g | 490 g | 690 g |
Dobór regulatora do typu i ilości wentylatorów:
Ilość wentylatorów na regulator
| Typ regulatora | Wentylator 03.210-260 | Wentylator 03.291 |
| 03.403 1.5 A | 1- 3 | 1 |
| 03.404 3.0 A | 2 - 6 | 1 - 2 |
| 03.405 5.0 A | 3 - 10 | 2 - 4 |
| 03.406 10.0 A | 6 - 20 | 3 - 8 |

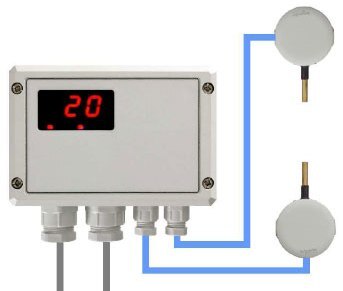

Centralka temperatury z dwoma czujnikami 03.431
Jako opcja do destryfikatorów możemy zastosować centralkę temperaturową.
Przy pomocy dwóch czujników temperatury centralka sprawdza temperaturę przy podłodze i suficie hali.
Jeżeli różnica temperatur jest większa od ustawionej przekaźnik powoduje włączenie destryfikatorów. Jeżeli różnica temperatur jest niższa od ustawionej przekaźnik zatrzyma wentylatory.
Przy pomocy jednego lub więcej dodatkowych regulatorów prędkości (zainstalowanych pomiędzy centralką temperatury a wentylatorami) można dostosować prędkość wentylatorów do wysokości oraz specjalnych obszarów hali.
Jeden czujnik umieścić około 50 cm od sufitu i jeden czujnik około 100 cm od podłogi. Czujniki nie mogą być w pobliżu przepływów powietrza, drzwi, okien, rur z wodą i innych niekorzystnych temperatur. Przewodów do czujników nie wolno kłaść razem z innymi kablami zasilania. Jeśli istnieje większe ryzyko zakłóceń elektromagnetycznych, należy używać ekranowanych kabli, uziemionych po stronie regulatora. Przewody muszą mieć minimum 0,5 mm2 do 30m lub 0,75 mm2 do 45m.
| Typ | 03.431 |
| Dopuszczalna temperatura otoczenia | 0 °C do +45 °C |
| Temperatura przechowywania | -30°C do +70°C |
| Różnica temperatur powodująca wyłączenie | liniowa 1 K do 10 K |
| Odległość przełączania | liniowa 1 K do 10 K |
| Zakres pomiaru temperatury | -20°C do +120°C |
| Napięcie robocze | 230 V/ 50 Hz |
| Maks. dopuszczalne natężenie prądu | 4 A, 230 V/50 Hz |
| Bezpiecznik | 4 A zwłoczny |
| Żywotność zgodnie z VDE 0631 | min. 2 x 105 operacji przełączania |
| Montaż obudowy | natynkowy |
| Materiał | tworzywo sztuczne |
| Stopień ochrony IP | IP 54 |
| Klasa ochrony | II zgodnie z VDE 0700 (izolacja ochronna) |
| Waga | ok. 380 g |
| Typ czujnika | KTY 10-5, czujnik półprzewodnikowy ± 1° |
| Połączenie kablowe | przewód 2-żyłowy, 0,5mm2 do 30 m; 0,75mm2 do 45 m |

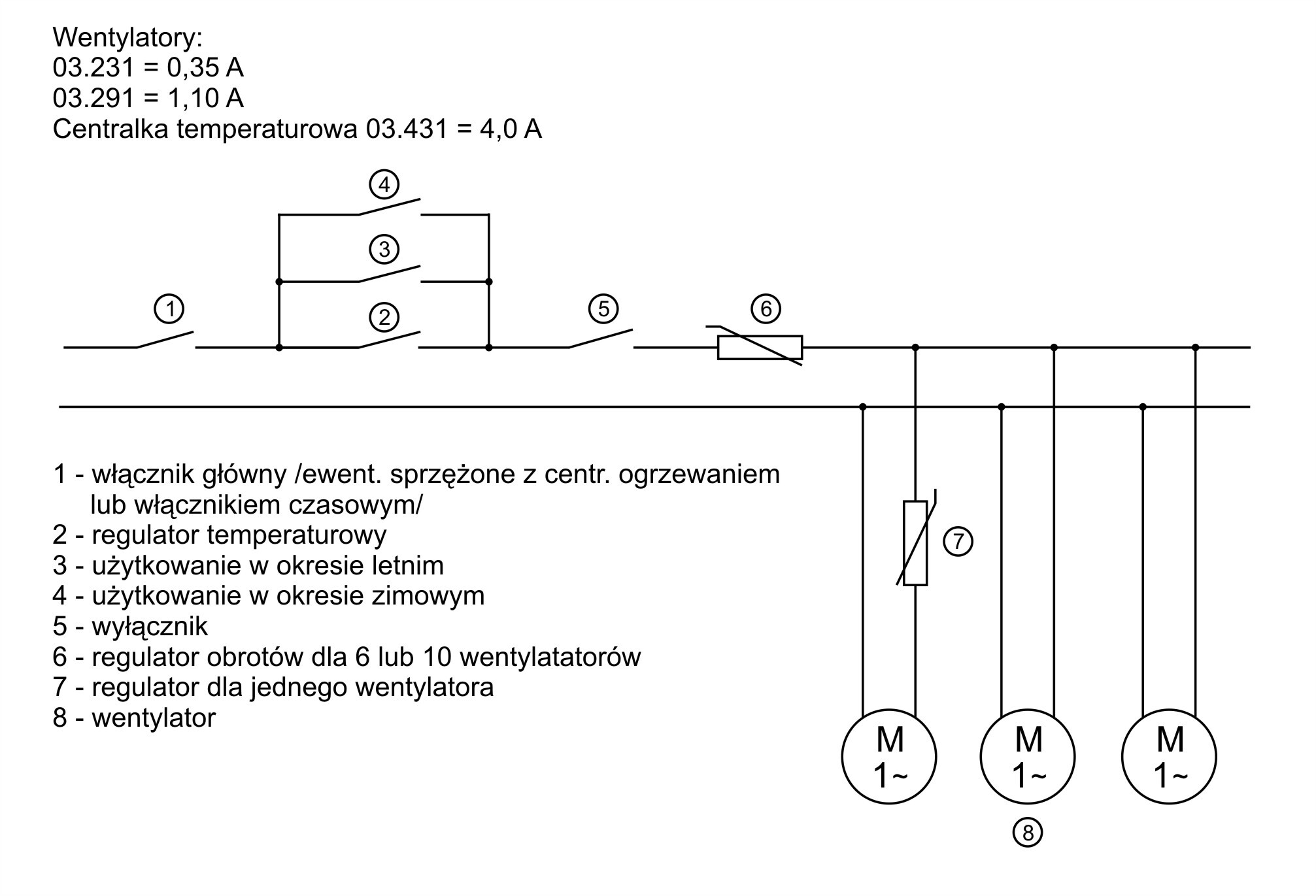

Schemat podłączenia

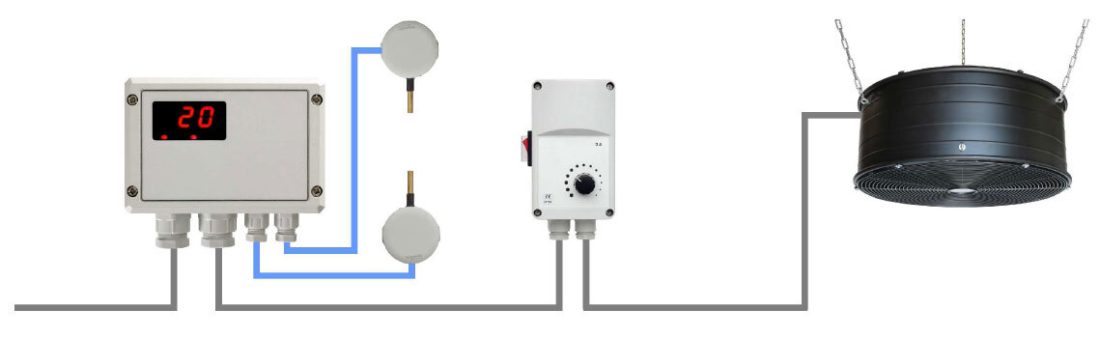

Schemat poglądowy
